Yn ddiweddar, mae grŵp ymchwil Lili Hu yn yr Adran Deunyddiau Gweithredol Laser ac Optoelectroneg Uwch, Sefydliad Opteg a Pheirianwaith Precision Shanghai (SIPM), Academi Gwyddorau Tsieineaidd (CAS), wedi cynnig cynllun newydd yn seiliedig ar optimeiddio cryfder maes Er -doped ffibr silicad fel mwyhadur i ymestyn y band eang L-band. Cyhoeddwyd y canlyniadau ymchwil cysylltiedig yn Optics Letters o dan y teitl "Chwyddorau ffibr silicad Er-doped yn y band L gyda chynnydd gwastad".
Mae datblygiad cyflym data mawr a deallusrwydd artiffisial wedi cyflwyno gofynion uwch ar gyfer gallu amlblecswyr rhaniad tonfedd trwchus (DWDM) mewn systemau cyfathrebu optegol cenhedlaeth nesaf. O'i gymharu â'r mwyhadur ffibr doped erbium (EDFA), band-C (1530-1565 nm) sydd wedi'i ddatblygu'n aeddfed, mae EDFA wedi dod yn genhedlaeth newydd o gynhyrchion cyfathrebu optegol sy'n ehangu gallu. Fodd bynnag, mae datblygiad EDFAs band-L yn wynebu anawsterau a heriau: mae cynnydd ffibrau Er-doped wedi'i gyfyngu gan y trawstoriad allyriadau tonnau hir isel ac amsugno cyflwr cynhyrfus difrifol, gan arwain at gynnydd bach ar donfeddi sy'n fwy na 1600 nm . Felly, mae sut i wella enillion tonfedd hir deunyddiau ffibr Er-doped yn broblem wyddonol allweddol y mae angen ei datrys ar gyfer mwyhaduron band eang L-band ar hyn o bryd.
Mae'r tîm ymchwil yn cynnig cynllun newydd o ddull modiwleiddio cryfder maes ïon microsgopig ar gyfer gwella enillion a siapio sbectrol ïonau Er mewn matrics ffibr silicad. Mae dichonoldeb ffibr silicad fel matrics gwella cynnydd tonfedd hir ar gyfer ïonau Er yn cael ei gadarnhau yn ddamcaniaethol ac yn arbrofol. Cafodd y cynllun effeithiau buddiol gwelliant sylweddol mewn band L ac ennill optimeiddio gwastadrwydd mewn ffibrau silicad Er-doped. Yn y cyfamser, trwy fabwysiadu'r cynllun holl-ffibr o splicing ymasiad ffibr heterogenaidd, gan ddefnyddio dim ond 1.5 m ffibr silicad, y cyfernod ennill ar y donfedd hiraf o 1625 nm yn y band L yw 4.7 dB/m, sy'n well na'r un y ffibr cwarts o {{10}}.3 dB/m. Yn ogystal, gwastadrwydd cynnydd y ffibr hwn yn y band L yw 0.8 dB, sy'n well na ffibr cwarts o 5 dB. O'i gymharu â'r ffibr cwarts, mae gan y ffibr grynodiad dopant uchel, O'i gymharu â ffibr cwarts, mae gan y ffibr hwn grynodiad dopio uchel, hyd defnydd byr a chyfernod ennill mawr, sy'n darparu cefnogaeth ddeunydd allweddol ar gyfer y genhedlaeth newydd o L-band EDFA.
Cefnogir y gwaith hwn gan Sefydliad Cenedlaethol Gwyddoniaeth Naturiol Tsieina a Rhaglenni Allweddol Cenedlaethol.

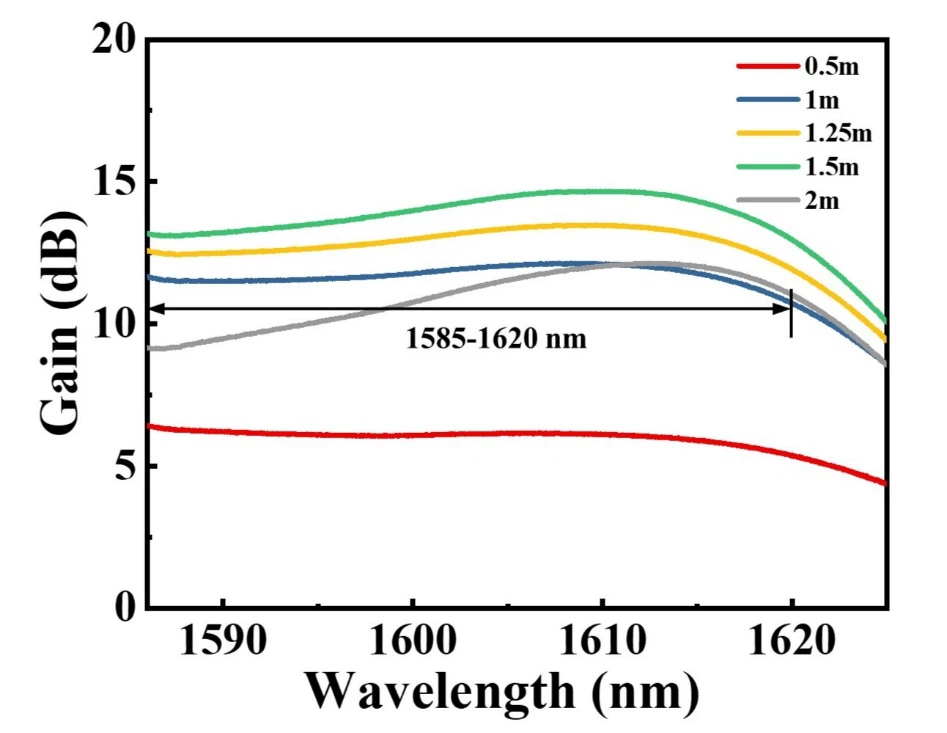

Ffig. 1 Cynnydd band L o ffibr silicad Er-doped
